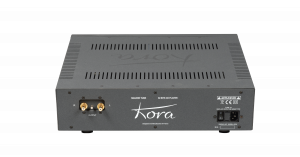

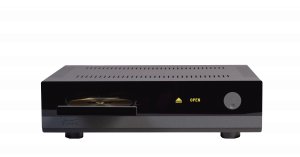

Le CD140 associe une partie numérique (32 bits en 768 kHz) avec une sortie analogique à tubes. Cet étage de sortie, exploite l’amplificateur opérationnel Square Tube®. Équipé de 4 triodes par canal, ce montage innovant donne toutes ses qualités au signal analogique.
Le traitement du signal numérique permet de récupérer l’intégralité de l’information enregistrée sur le CD. L’up sampler d’AKM suréchantillone le signal en 768 kHz. Cela permet de pouvoir filtrer plus haut en fréquence, et ainsi d’éloigner de la bande audible les résidus de la conversion numérique. Un circuit développé par Kora garantit que toutes les horloges de la partie numérique restent synchronisées avec le signal d’origine issu du CD. La conversion numérique vers analogique est confiée à un DAC ROHM de la toute dernière génération.
Le Square Tube® assure une musicalité douce et précise. Alimenté en haute tension, l’étage de sortie ne présente aucune limite d’amplitude : la dynamique du signal reste naturelle. Avec un filtre de sortie réalisé en pur analogique, le respect des phases apporte une exceptionnelle spatialisation. Vous êtes plongé totalement dans une scène sonore en trois dimensions !
| Caractéristique générales | |
|---|---|
| Dimension hors tout | 118 × 420 × 355 mm |
| Dimension coffret seul | 100 × 420 × 340 mm |
| Poids unitaire | 7 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Colori | Gris minéral |
| Accessoires | Télécommande, cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI / 100 à 240 VAC / 50 Hz — 60 Hz / Consommation (Stand-by): < 0.5 W / Consommation (fonctionnement lecture) : < 40 W |
| Haute tension | +240 V stabilisés / ‒240 V stabilisés |
| Chauffage des tubes | 12 V DC / Tensions régulées et référencées à la masse |
| Fréquence suréchantillonnage | 768 kHz / Up sampler AKM |
| Conversion | 32 bits / Convertisseur ROHM |
| Sortie | Analogique / Prises RCA pour câble coaxial |
| Bande passante | 20 Hz ~ 20 000 Hz |
| Impédance interne | Sortie : < 50 Ω |
| Niveau de sortie | Pour 0 dB : 2.28 V |
Spécifications techniques

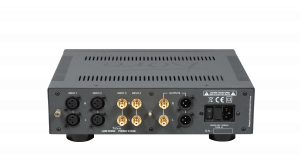

Le phono stage de Kora est un véritable «couteau suisse» qui va vous permettre d’extraire l’intégralité des subtilités de vos disques vinyles tout en respectant les exigences de votre cellule de lecture.
Le phono stage Kora est une adaptation à l’audio d’un préam- plificateur de laboratoire à très bas bruit appelé EPC1 D et présentant des caractéristiques uniques au monde (construit par la branche professionnelle de Kora). Dans l’étage d’entrée, les résistances utilisées sont « à feuille métallique » de haute précision. Les condensateurs de la correction sont de technologie polystyrène. Le phono stage s’adapte à tous les types de cellules de lecture, réluctance variable, aimants mobiles ou bobines mobiles.
Le préamplificateur dispose de quatre entrées individuellement programmables. Pour chacune, vous pourrez déterminer le gain, l’impédance d’entrée, la capacité d’entrée et le type de raccordement. Deux entrées sont sur des prises trois broches du type « XLR », ces prises permettent de recevoir une cellule connectée en symétrique (deux fils de signal plus une masse) ou connectée en asymétrique (un fil de signal et une référence, la masse). Deux autres entrées sont des prises coaxiales dites « RCA ». Ces deux entrées sont asymétriques par construction.
Le préamplificateur dispose de deux sorties asymétriques et de deux sorties symétriques pouvant fonctionner simultanément.
À la mise en route, l’adaptateur phono a conservé sa program- mation précédente. Sans action de votre part, l’entrée précé- demment utilisée est affichée et validée.
Pour changer d’entrée, une simple rotation de l’encodeur permet de sélectionner l’entrée active. À chaque changement d’entrée, l’adaptateur phono sera automatiquement reconfiguré sans autre intervention. Tous les paramètres programmés sont en mémoire.
| Caractéristique générales | |
|---|---|
| Dimension hors tout | 320 × 91 × 280 mm |
| Dimension coffret seul | 320 × 75 × 260 mm |
| Poids unitaire | 5 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Colori | Gris minéral |
| Accessoires | Cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI / 100 à 240 VAC accepté / 50 Hz — 60 Hz / Consommation (Stand-by): < 0.5 VA / Consommation (fonctionnement normal) : < 10 VA |
| Fonctions spéciales | Démagnétisation de la cellule Rumble, coupure de ‒6 dB à 7 Hz |
| Tension de sortie maximale | 8 V efficaces |
| Sortie symétrique | Analogique / Sur prises XLR mâles 3 broches |
| Sortie asymétrique | Analogique / Sur prises RCA |
| Entrées 1 & 2 | Analogiques / Sélectionnables symétriques ou asymétriques sur XLR |
| Entrées 3 & 4 | Analogiques / Asymétriques sur RCA |
| Gain | Programmable : 150 — 300 — 500 — 750 — 1000 — 1500 — 3000 |
| Impédance d’entrée | Programmable : 50 kΩ ou ajustable de 10 Ω à 1270 Ω, par pas de 10 Ω |
| Capacité d’entrée | Programmable : De 0 nF à 1.5 nF, par pas de 0.1 nF |
| Bruit à l’entrée | 70 nV sur la bande audio |
| Correction | Courbe RIAA à +/‒ 1 dB |
| Bande passante | 20 Hz ~ 20 000 Hz |
| Impédance interne | Sortie : < 50 Ω |
Spécifications techniques

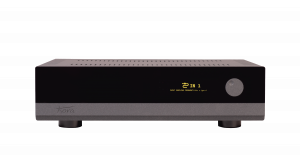

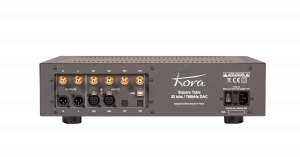

Kora a souhaité vous proposer un convertisseur donc la conception et la réalisation sont sans compromis
8 entrées (SPDIF, optiques, AES/EBU, USB) font de votre DAC Kora le centre nerveux de votre système.
Technologiquement, comme sur le CD player, les horloges sont réalisées par des multiplicateurs de fréquence, et sont donc en parfait synchronisme avec les sources.
Grâce à un circuit « up sampling » de AKM, le flux numérique est transformé en 32 bits et une fréquence maximale de 768 kHz.
A la sortie du convertisseur, un circuit « Square Tube » assure le filtrage et la mise à disposition du signal audio à la sortie. Une sortie annexe en symétrique est proposée sur une paire de prises XLR.
| Caractéristique générales | |
|---|---|
| Dimension hors tout | 118 × 420 × 355 mm |
| Dimension coffret seul | 100 × 420 × 340 mm |
| Poids unitaire | 6 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Colori | Gris minéral |
| Accessoires | Télécommande, cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI / 100 à 240 VAC accepté / 50Hz — 60Hz. Consommation (Stand-by) : < 0.5 W. Consommation (fonctionnement normal) : < 40 W |
| Haute tension | +240 V stabilisés / ‒240 V stabilisés |
| Chauffage des tubes | 12 V DC / Tensions régulées et référencées à la masse |
| Fréquence suréchantillonnage | 768 kHz / Up sampler AKM |
| Conversion | 32 bits / Convertisseur ROHM |
| Entrées | Numériques : 4 prises RCA / 2 prises XLR / 2 prises TOSLINK / 1 prise USB B |
| Sorties | Analogiques : Prises RCA / Prises XLR |
| Bande passante | 20 Hz ~ 20 000 Hz |
| Impédance interne | Sortie : < 50 Ω |
Spécifications techniques

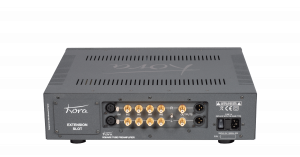

Voici le complément naturel des amplificateurs Kora de la série TA.
5 entrées, dont une symétrique, donnent toute la souplesse à cet appareil qui saura harmoniser toutes vos sources.
L’étage de sortie « Square Tube », sur le même principe que nos amplificateurs, est armé pour piloter les câbles de liaison sans faiblir.
Placé devant n’importe quel amplificateur, le préamplificateur Kora vous donnera accès à la finesse des détails, assortis à la dynamique, le naturel et la douceur, tout en même temps.
Le préamplificateur Kora dispose d’un compartiment permettant de recevoir un module d’extension. Une entrée phono et une carte DAC sont en préparation.
| Caractéristique générales | |
|---|---|
| Coming soon | - |
| Caractéristique électroniques | |
|---|---|
| Coming soon | - |
Spécifications techniques
PRÉAMPLIFICATEUR
D.A.C
ADAPTATEUR «PHONO» MC / MM
STREAMER / LECTEUR RÉSEAU
NOUVELLE TÉLÉCOMMANDE MÉTAL
LECTEUR CD

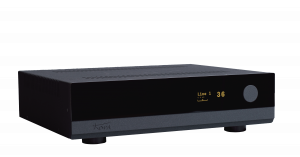

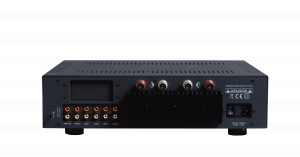

Comme toute la gamme d’amplificateurs Kora, le TB140 est animé par l’amplificateur opérationnel « SQUARE TUBE® ». Équipé de 4 triodes par canal, ce montage innovant donne toutes ses qualités à l’amplificateur.
Le « SQUARE TUBE » assure toutes les fonctions d’amplification. Sa tension de sortie est celle qui sera appliquée aux sorties haut parleur.
Des transistors de puissance audio, exceptionnellement linéaires, assurent uniquement ce que les techniciens nomment « l’adaptation d’impédance ». Les transistors vont donner aux enceintes le courant qu’elles demandent. Sans amplifier le signal. Leur rôle est un peu celui qui est généralement dévolu au transformateur de sortie.
Mais l’association « SQUARE TUBE » / Transistors ne présente pas les difficultés liées aux habituels transformateurs :
> pas de déphasages dans les basses fréquences,
> pas de déphasages dans les aigus,
> pas de mauvais couplage dans le grave,
> et surtout : pas de limitation en courant !
L’association entre la capacité de haute tension du Square Tube et le courant élevé des transistors de sortie vous donne un amplificateur de puissance haute définition inégalé.
> Les tubes vous donnent la douceur, les transistors vous donnent l’énergie sans retenue.
> Le Square Tube apporte la précision de la phase et va extraire une foule de détails insoupçonnable de vos sources avec une dynamique naturelle.
> L’amplificateur est d’une grande stabilité, y compris sur des charges complexes.
| Caractéristique générales | |
|---|---|
| Dimension hors tout | H 118 x L 420 x P 370 mm |
| Dimension coffret seul | H 100 x L 420 x P 340 mm |
| Poids unitaire | 9,5 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Coloris | Gris Minéral |
| Accessoires | Télécommande, cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI, 230 V AC, +7% ~ -10%. 117 V AC sur demande. Puissance absorbée (2 x 100 /4Ω) : 310 VA. Puissance absorbée (2 x 70 W/8 Ω) : 210 W |
| Alimentation interne | 2 x (± 44 V DC), double alimentation |
| Transformateurs d’alimentation | Un toroïdal de 300 VA, deux transformateurs (tensions annexes) de 10 VA |
| Filtrage principal | 2 x 44 000 µF |
| Haute Tension | + 280 V Stabilisés, - 180 V Stabilisés |
| Chauffage des tubes d’entrée | 2 x 12 V DC, tensions régulées et référencées à la masse |
| Chauffage des tubes de sortie | 2 x 12 V AC, tensions alternatives isolées |
| Puissance de sortie | 2 x 70 W/8 Ω, 2 x 100 W/4 Ω. Répartition de la puissance de sortie par 4 transistors de puissance hautement linéaires complémentaires «MOTOROLA®» (225 W/15 A chacun) |
| Entrées | Phono MM, impédance d’entrée 47 kΩ, sensibilité 4 mV, correction RIAA. 4 entrées ligne, impédance d’entrée 15 kΩ, sensibilité 1 V. Pré-out, impédance 2 kΩ, après le réglage de volume |
| Bande passante | 20 Hz - 20 000 Hz ± 1 dB |
| Impédance interne | Sortie < 0.08 Ω |
Spécifications techniques

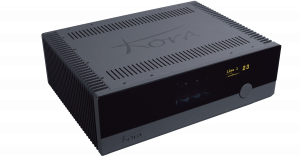

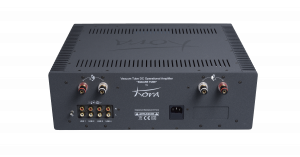

Comme toute la gamme d’amplificateurs Kora, le TB200 est animé par l’amplificateur opérationnel « SQUARE TUBE® ». Équipé de 4 triodes par canal, ce montage innovant donne toutes ses qualités à l’amplificateur.
Le « SQUARE TUBE » assure toutes les fonctions d’amplification. Sa tension de sortie est celle qui sera appliquée aux sorties haut parleur.
Des transistors de puissance audio, exceptionnellement linéaires, assurent uniquement ce que les techniciens nomment « l’adaptation d’impédance ». Les transistors vont donner aux enceintes le courant qu’elles demandent. Sans amplifier le signal. Leur rôle est un peu celui qui est généralement dévolu au transformateur de sortie.
Mais l’association « SQUARE TUBE » / Transistors ne présente pas les difficultés liées aux habituels transformateurs :
> pas de déphasages dans les basses fréquences,
> pas de déphasages dans les aigus,
> pas de mauvais couplage dans le grave,
> et surtout : pas de limitation en courant !
L’association entre la capacité de haute tension du Square Tube et le courant élevé des transistors de sortie vous donne un amplificateur de puissance haute définition inégalé.
> Les tubes vous donnent la douceur, les transistors vous donnent l’énergie sans retenue.
> Le Square Tube apporte la précision de la phase et va extraire une foule de détails insoupçonnable de vos sources avec une dynamique naturelle.
| Caractéristique générales | |
|---|---|
| Dimension hors tout | H 148 x L 420 x P 350 mm |
| Dimension coffret seul | H 130 x L 420 x P 320 mm |
| Poids unitaire | 17,3 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Coloris | Gris Minéral |
| Accessoires | Télécommande, cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI, 230 V AC, +7% ~ -10% (117 V AC sur demande) Puissance absorbée maximale (2 x 180 /4Ω) : 610 VA Puissance absorbée maximale (2 x 100 W/8 Ω) : 310 W |
| Alimentation interne | 2 x (± 50 V DC), double alimentation |
| Transformateurs d’alimentation | 2 x 300 VA Tensions annexes fournies par 5 modules DC/DC et 2 régulateurs linéaires. |
| Filtrage principal | 60 000 µF par canal |
| Haute Tension | + 300 V Stabilisés, - 200 V Stabilisés |
| Chauffage des tubes d’entrée | 2 x 12 V DC, tensions régulées et référencées à la masse |
| Chauffage des tubes de sortie | 2 x 12 V DC, tensions régulées isolées |
| Puissance de sortie | 2 x 100 W/8 Ω 2 x 180 W/4 Ω Répartition de la puissance de sortie par 12 transistors de puissance hautement linéaires complémentaires «MOTOROLA®» (225 W/15 A chacun) |
| Entrées | 4 entrées ligne, sensibilité 1 V, iImpédance d’entrée 15 kΩ |
| Bande passante | 20 Hz - 20 000 Hz ± 1 dB |
| Impédance interne | Sortie < 0.08 Ω |
Spécifications techniques
Comme toute la gamme d’amplificateurs Kora, le TB400 est animé par l’amplificateur opérationnel « SQUARE TUBE® ». Équipé de 4 triodes par canal, ce montage innovant donne toutes ses qualités à l’amplificateur.
Le « SQUARE TUBE » assure toutes les fonctions d’amplification. Sa tension de sortie est celle qui sera appliquée aux sorties haut parleur.
Des transistors de puissance audio, exceptionnellement linéaires, assurent uniquement ce que les techniciens nomment « l’adaptation d’impédance ». Les transistors vont donner aux enceintes le courant qu’elles demandent. Sans amplifier le signal. Leur rôle est un peu celui qui est généralement dévolu au transformateur de sortie.
Mais l’association « SQUARE TUBE » / Transistors ne présente pas les difficultés liées aux habituels transformateurs :
> pas de déphasages dans les basses fréquences,
> pas de déphasages dans les aigus,
> pas de mauvais couplage dans le grave,
> et surtout : pas de limitation en courant !
L’association entre la capacité de haute tension du Square Tube et le courant élevé des transistors de sortie vous donne un amplificateur de puissance haute définition inégalé.
> Les tubes vous donnent la douceur, les transistors vous donnent l’énergie sans retenue.
> Le Square Tube apporte la précision de la phase et va extraire une foule de détails insoupçonnable de vos sources avec une dynamique naturelle.
| Caractéristique générales | |
|---|---|
| Dimension hors tout | H 148 x L 420 x P 450 mm |
| Dimension coffret seul | H 130 x L 420 x P 420 mm |
| Poids unitaire | 23,6 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Coloris | Gris Minéral |
| Accessoires | Télécommande, cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI, 230 V AC, +7% ~ -10%. 117 V AC sur demande. Puissance absorbée (2 x 360 W/4Ω) : 1010 VA. Puissance absorbée (2 x 200 W/8 Ω) : 610 W |
| Alimentation interne | 2 x (± 65 V DC), double alimentation |
| Transformateurs d’alimentation | 2 x 500 VA. Tensions annexes fournies par 5 modules DC/DC et 2 régulateurs linéaires |
| Filtrage principal | 2 x 100 000 µF |
| Haute Tension | + 300 V Stabilisés, - 200 V Stabilisés |
| Chauffage des tubes d’entrée | 2 x 12 V DC, tensions régulées et référencées à la masse |
| Chauffage des tubes de sortie | 2 x 12 V DC, tensions régulées isolées |
| Puissance de sortie | 2 x 200 W/8 Ω, 2 x 360 W/4 Ω. Répartition de la puissance de sortie par 20 transistors de puissance hautement linéaires complémentaires «MOTOROLA®» (225 W/15 A chacun) |
| Entrées | 4 entrées ligne, sensibilité 1 V, impédance d’entrée 15 kΩ |
| Bande passante | 20 Hz - 20 000 Hz ± 1 dB |
| Impédance interne | Sortie < 0.08 Ω |
Spécifications techniques

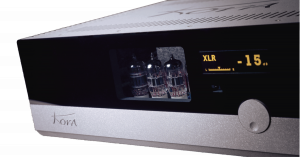

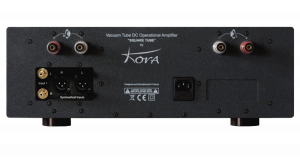

Comme toute la gamme d’amplificateurs Kora, le TA 240 est animé par l’amplificateur opérationnel Square Tube®. Équipé de 4 triodes par canal, ce montage innovant donne toutes ses qualités à l’amplificateur.
Le Square Tube® assure toutes les fonctions d’amplification. Sa tension de sortie est celle qui sera appliquée aux sorties haut parleur. Des transistors de puissance audio, exceptionnellement linéaires, assurent uniquement ce que les techniciens nomment « l’adaptation d’impédance ». Les transistors vont donner aux enceintes le courant qu’elles demandent. Sans amplifier le signal. Leur rôle est un peu celui qui est généralement dévolu au transformateur de sortie. Mais l’association Square Tube® / Transistors ne présente pas les difficultés liées aux habituels transformateurs :
→ pas de déphasages dans les basses fréquences,
→ pas de déphasages dans les aigus,
→ pas de mauvais couplage dans le grave et surtout : pas de limitation en courant !
L’association entre la capacité de haute tension du Square Tube® et le courant élevé des transistors de sortie vous donne un amplificateur de puissance de très haute définition.
→ Les tubes vous donnent la douceur, les transistors vous donnent l’énergie sans retenue.
→ Le Square Tube® apporte la précision de la phase et va extraire
une foule de détails insoupçonnable de vos sources avec une dynamique naturelle.
→ L’amplificateur est d’une grande stabilité, y compris sur des charges complexes.
| Caractéristique générales | |
|---|---|
| Dimension hors tout | 148 x 420 x 350 mm |
| Dimension coffret seul | 130 x 420 x 320 mm |
| Poids unitaire | 19 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Colori | Gris minéral |
| Accessoires | Télécommande, cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI 230 V AC, +7% ~ ‒10% (117V AC sur demande) Puissance absorbée maximale (2 x 200 W / 4 Ω) : 650 VA Puissance absorbée maximale (2 x 120W/8Ω): 350W |
| Alimentation interne | 2 x (± 50V DC), double alimentation |
| Transformateurs d’alimentation | 2 x 300VA, tensions annexes fournies par 5 modules DC/DC et deux régulateurs linéaires |
| Filtrage principal | 60 000 μF par canal |
| Haute tension | + 300 V stabilisés, ‒ 200 V stabilisés |
| Chauffage des tubes d’entrée | 2 x 12V DC, tensions régulées et référencées à la masse |
| Chauffage des tubes de sortie | 2 x 12V DC, tensions régulées isolées |
| Puissance de sortie | 2 x 120W/8Ω, 2 x 200W/4Ω |
| Répartition de la puissance de sortie | Répartition de la puissance de sortie par 12 transistors de puissance hautement linéaires complémentaires «ON SEMI®» (225 W / 15 A chacun) |
| Entrées | − 1 entrée ligne asymétrique sur prise RCA : impédance d’entrée : 10 kΩ − 1 entrée ligne symétrique sur prise XLR : impédance d’entrée : 2 x 20 kΩ Sensibilité : ajustable de 0,5 V à 5 V |
| Bande passante | 20Hz ~ 20000Hz, ± 1dB |
| Impédance interne | Sortie : < 0.08 Ω |
Spécifications techniques
Comme toute la gamme d’amplificateurs Kora, le TA 480 est animé par l’amplificateur opérationnel Square Tube®. Équipé de 4 triodes par canal, ce montage innovant donne toutes ses qualités à l’amplificateur.
Le Square Tube® assure toutes les fonctions d’amplification. Sa tension de sortie est celle qui sera appliquée aux sorties haut parleur. Des transistors de puissance audio, exceptionnellement linéaires, assurent uniquement ce que les techniciens nomment «l’adaptation d’impédance». Les transistors vont donner aux enceintes le courant qu’elles demandent. Sans amplifier le signal. Leur rôle est un peu celui qui est généralement dévolu au trans- formateur de sortie.
Mais l’association Square Tube® / Transistors ne présente pas les difficultés liées aux habituels transformateurs :
→ pas de déphasages dans les basses fréquences,
→ pas de déphasages dans les aigus,
→ pas de mauvais couplage dans le grave et surtout : pas de limitation en courant !
L’association entre la capacité de haute tension du Square Tube® et le courant élevé des transistors de sortie vous donne un amplificateur de puissance de très haute définition.
→ Les tubes vous donnent la douceur, les transistors vous donnent l’énergie sans retenue.→
Le SquareTube® apporte la précision de la phase et va extraire une foule de détails insoupçonnable de vos sources avec une dynamique naturelle.
→ L’amplificateur est d’une grande stabilité, y compris sur des charges complexes.
| Caractéristique générales | |
|---|---|
| Dimension hors tout | 148 x 420 x 450 mm |
| Dimension coffret seul | 130 x 420 x 420 mm |
| Poids unitaire | 27 kg |
| Garantie constructeur | 5 ans |
| Matière | Aluminium et acier |
| Colori | Gris minéral |
| Accessoires | Télécommande, cordon secteur, notice |
| Construction et conception | Toulouse, région Occitanie, France |
| Caractéristique électroniques | |
|---|---|
| Alimentation | Prise CEI 230 V AC, +7% ~ ‒10% (117 V AC sur demande) Puissance absorbée maximale (2 x 400 W / 4 Ω) : 1050 VA Puissance absorbée maximale (2 x 240 W / 8 Ω) : 650 W |
| Alimentation interne | 2 x (± 65 V DC), double alimentation |
| Transformateurs d’alimentation | 2 x 500 VA, tensions annexes fournies par 5 modules DC/DC et deux régulateurs linéaires |
| Filtrage principal | 2 x 100 000 μF |
| Haute tension | + 300 V stabilisés, ‒ 200 V stabilisés |
| Chauffage des tubes d’entrée | 2 x 12V DC, tensions régulées et référencées à la masse |
| Chauffage des tubes de sortie | 2 x 12V DC, tensions régulées isolées |
| Puissance de sortie | 2 x 200 W / 8 Ω, 2 x 360 W / 4 Ω |
| Répartition de la puissance de sortie | Répartition de la puissance de sortie par 20 transistors de puissance hautement linéaires complémentaires «ON SEMI®» (225 W / 15 A chacun) |
| Entrées | − 1 entrée ligne asymétrique sur prise RCA : impédance d’entrée : 10 kΩ − 1 entrée ligne symétrique sur prise XLR : impédance d’entrée : 2 x 20 kΩ Sensibilité : ajustable de 0,5 V à 5 V |
| Bande passante | 20Hz ~ 20 000Hz ± 1dB |
| Impédance interne | Sortie : < 0.08 Ω |
Spécifications techniques
Like the entire Kora amplifier range, the TA 480 is powered by the Square Tube® operational amplifier. Equipped with 4 triodes per channel, this innovative circuitry provides very unique musical qualities to the amplifier.
The Square Tube® provides all functions of amplification and control of the audio signal. Its output voltage is that which will be applied to the speaker outputs. Complementary power transistors, audio and hyper-linear will give the current required by the speakers, but without interfering in the amplification of the signal. Technicians call it “Impedance matching”. The power transistors can be seen as the output transformer.
But the Square Tube® / Transistors combination does not face the limitation usually associated with the usual output transformers:
→ There are no phase shifts in the low frequencies,
→ There are no phase shifts in the high frequencies,
→ There is no bad coupling in the low frequencies and above all: no current limitation!
The combination of the high voltage capacitance of the Square Tube® and the high current of the output transistors gives you a very high definition power amplifier.
→ The tubes give the smoothness, the transistors give the unre- strained energy.
→ SquareTube® brings phase accuracy and will extract a wealth of unsuspected detail from your sources with natural dynamics.
→ At last but not least, the amplifier is very stable, even with complex loads.
| Caractéristique générales | |
|---|---|
| Overall dimension | 148 x 420 x 450 mm |
| Chassis size only | 130 x 420 x 420 mm |
| Unit weight | 27 kg |
| Manufacturer’s warranty | 5 years |
| Materials | Aluminium and steel |
| Finish | Mineral grey |
| Accessories | Remote control, power chord, instructions |
| Construction & design | Toulouse, Occitania region, France |
| Caractéristique électroniques | |
|---|---|
| Power supply | IEC 230 V AC socket, +7% ~ ‒10% (117 V AC on request) Maximum power input (2 x 400 W / 4 Ω): 1050 VA Maximum power consumption (2 x 240 W / 8 Ω): 650 W |
| Internal power supply | 2 x (± 65 V DC), dual power supply |
| Power supply transformer | 2 x 500 VA, auxiliary supply: 5 DC/DC converters 2 linear regulators |
| Main filtering | 2 x 100 000 μF |
| High voltage | + 300 V stabilised, ‒ 200 V stabilised |
| Input tube heater | 2 x 12 V DC, regulated and grounded voltages |
| Output tube heating | 2 x 12 V DC, isolated regulated voltages |
| Output power | 2 x 200 W / 8 Ω, 2 x 360 W / 4 Ω |
| Output power distribution | 20 complementary highly linear power transistors “ON SEMI®” (225 W / 15 A each) |
| Inputs | − 1 input asymmetrical, RCA connector input impedance: 10 k − 1 input symmetrical, 2 XLR connectors input impedance: 2 x 20 kΩ Sensitivity: adjustable from 0,5 V to 5 V |
| Bandwidth | 20Hz ~ 20 000Hz, ± 1dB |
| Internal impedance | Output: < 0.08 Ω |
Spécifications techniques
